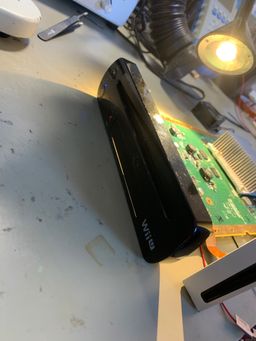

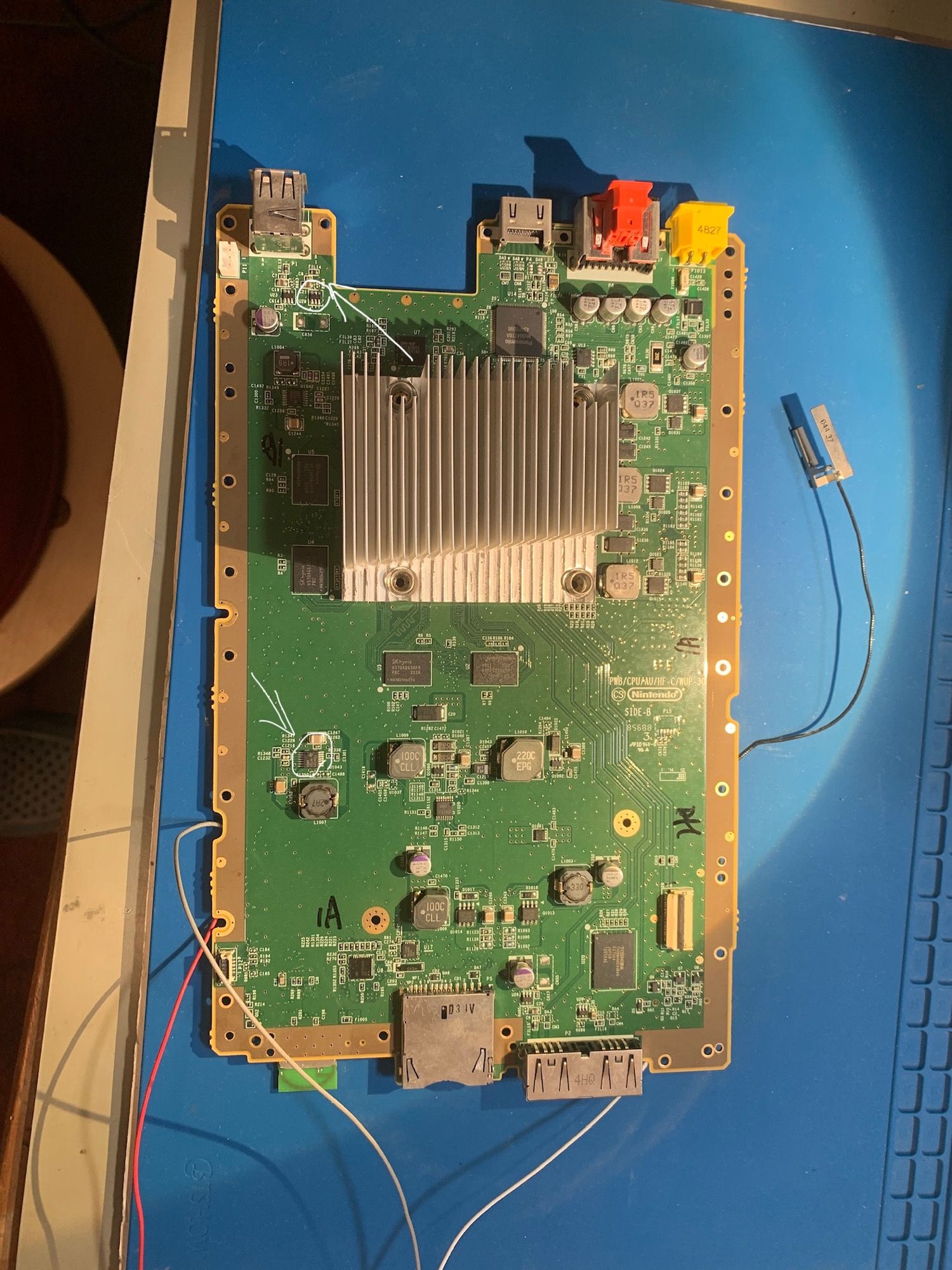

defekte Wii U
Laut Kunde gab es Nach dem Anschließen einer externen Festplatte einen Knall, und das Gerät ließ sich nicht mehr einschalten.
Nach einer Fehlerdiagnose habe ich zwei Kurzschlüsse entdeckt. Um die Kurzschlüsse zu beheben, habe ich 2 Bauteile (siehe Bild) ausgetauscht.
Die Wii U ist jetzt wieder voll funktionsfähig.

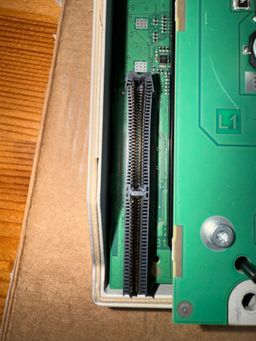

EC.8 Connector 120 pin ausgetauscht
Ein defekter 120 poliger EC.8 Connector ist durch einen Sturz gebrochen. Ich habe ihn ausgelötet, Pins gesäubert und anschließend einen neuen Connector eingelötet.

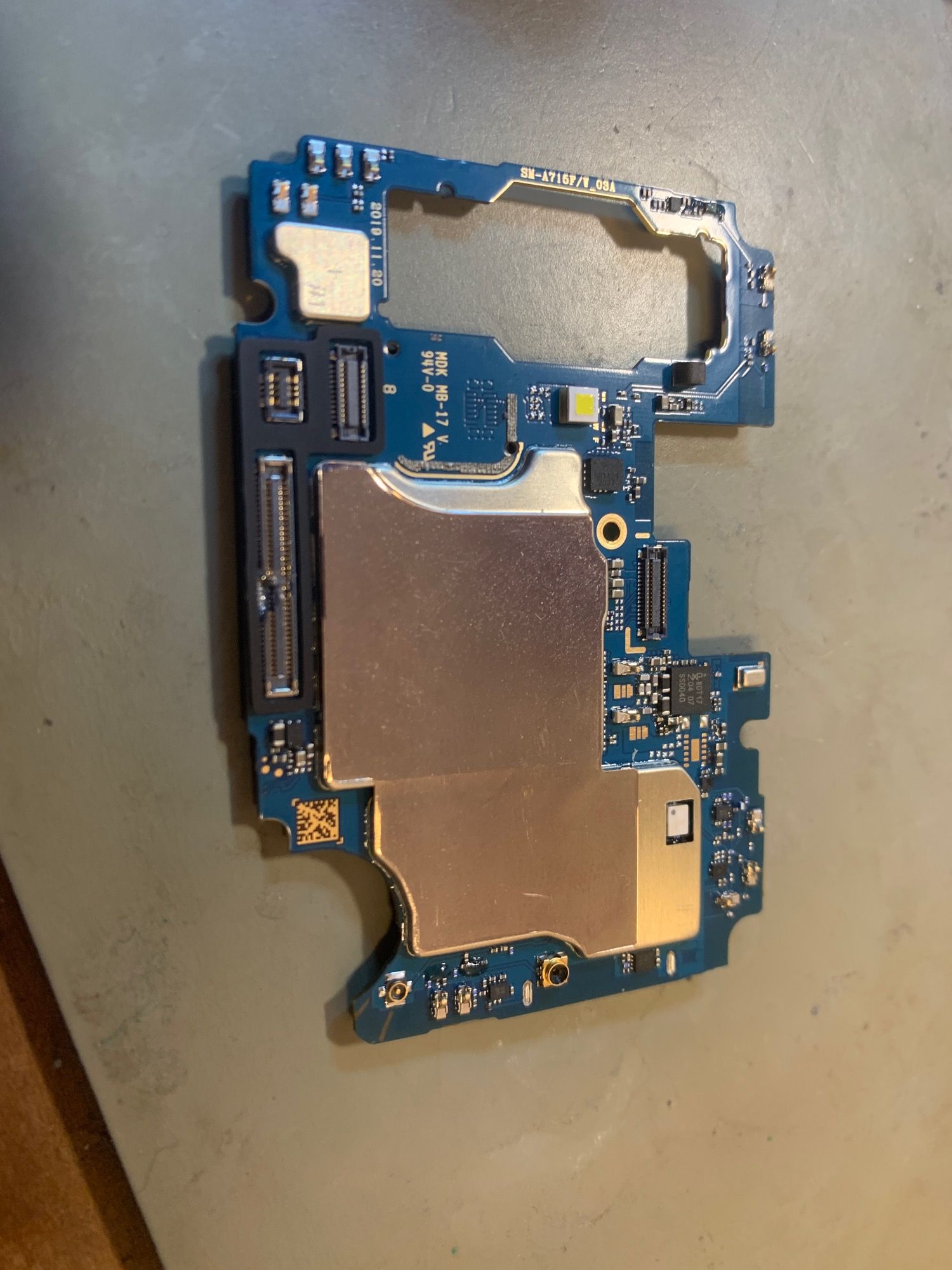

Samsung Galaxy A71
defekter Connector gewechelt.

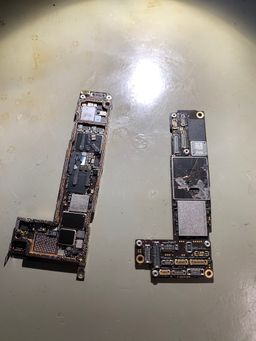

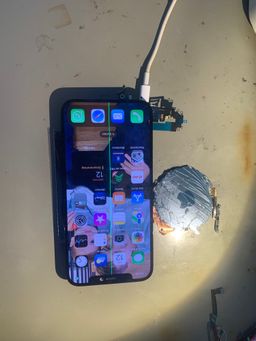

Iphone 12 Datenrettung
Das iPhone hatte einen Totalschaden. Nach dem Ausbau des Logigbaords habe ich festegestellt dass es leicht gebogen war. Zuerst habe ich die beiden Boardhälften auseinander gelötet.
Im inneren des Logicboards war ein Chip gebrochen und ein weiteres Bauteil locker. Die beschädigten Teile habe ich neu eingelötet.
Danach konnte ich das Gerät provisorisch wieder starten und erfolgreich ein Backup der Daten erstellen.

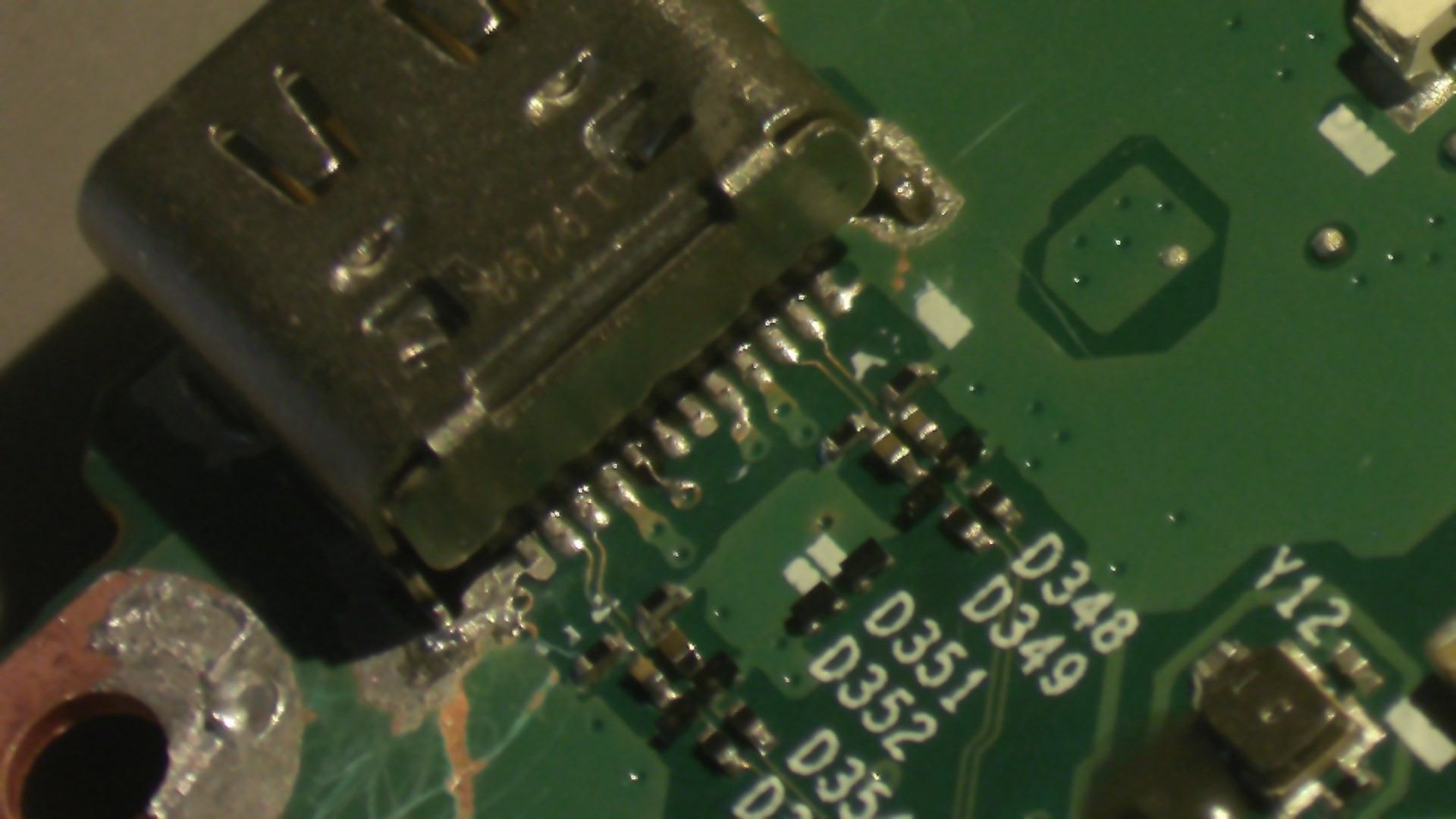

24 poliger USB-C Buchse

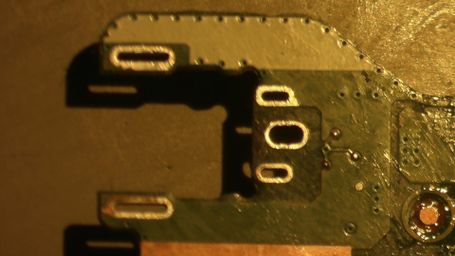

Kunde hat versucht eine 24 poligen USB-C Buchse auf einem Notebook Mainboad neu einzulöten.
Dabei hat er 2 Lötpads und ein Kondensator abgerissen.
Ich habe die Lötstellen gereinigt, die Buchse und den Kondensator neu eingelötet und die fehlenden Verbindungen wieder hergestellt.

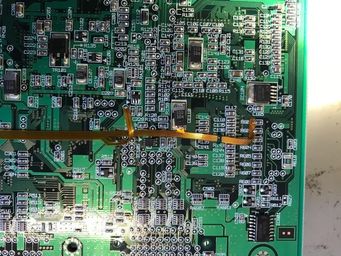

Diagnosegeräte für die Firma Süwag
Der Mikroschlater ist abgebrochen und eine USB Buchse war beschädigt.
Da das Gerät eine Sonderanfertigung aus China war, gab es für den abgebrochenen Mikroschalter keine erhältlichen Ersatzteile.
Ich habe einen neuen Mikroschalter am Gehäuse angebracht und mit der Platine verbunden und eine USB Buchse getauscht.
Bauknecht WA Sensitive 24 DI
Waschmaschine ging nicht mehr an.
Kunde hat mir die ausgebaute Platine und Bauteile zum austauschen zugeschickt.
Auf der Steuerplatine musste folgende Bauteile gewechselt werden.
Siehe Bild.

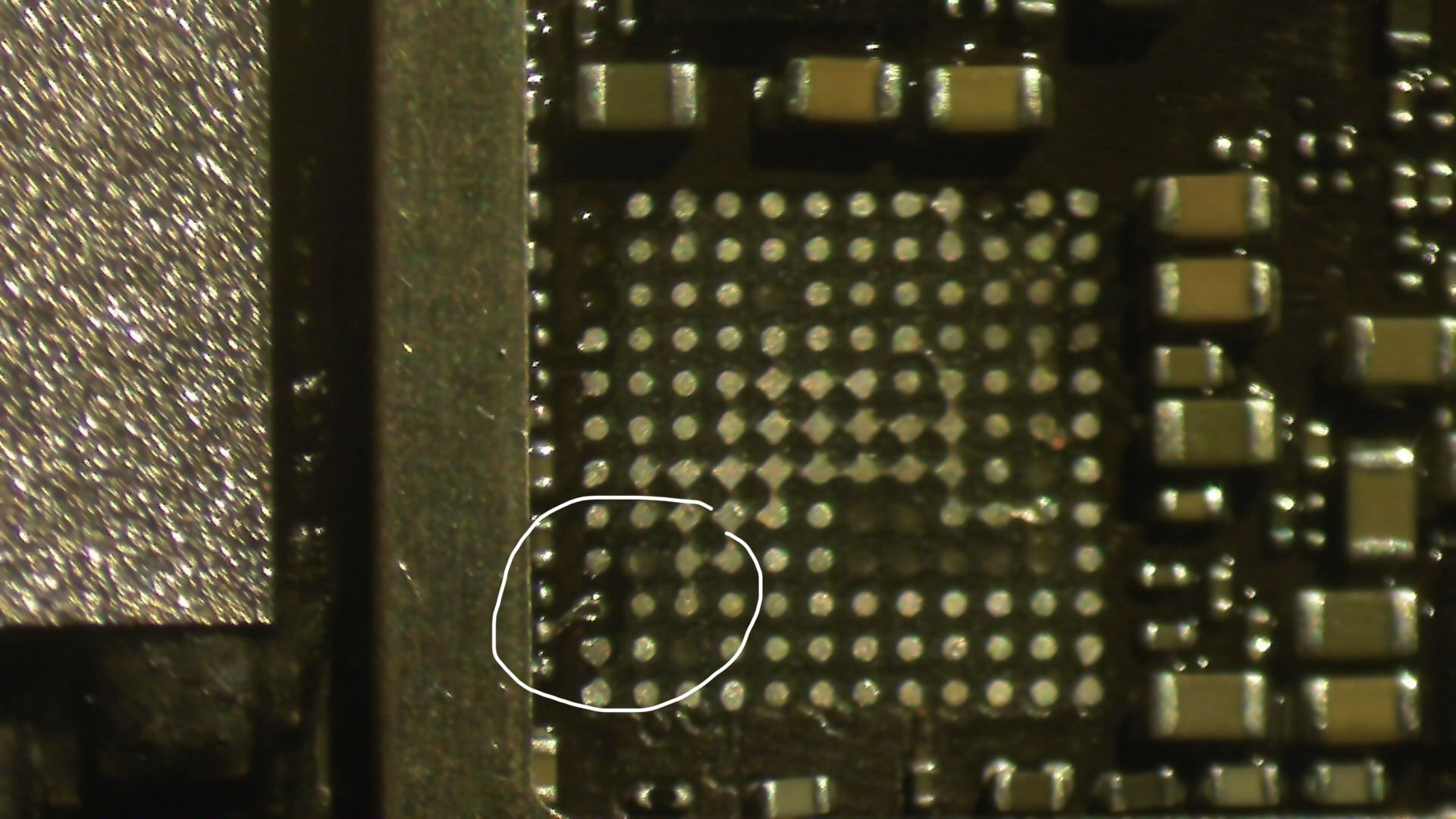

Iphone 7 Audiofehler

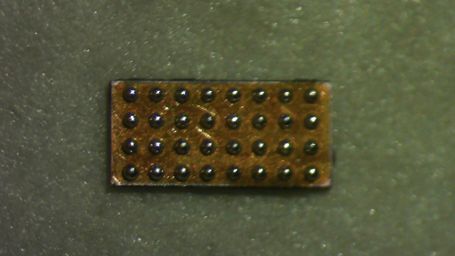

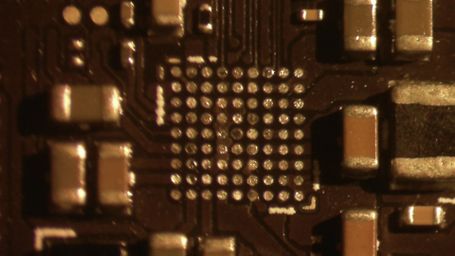

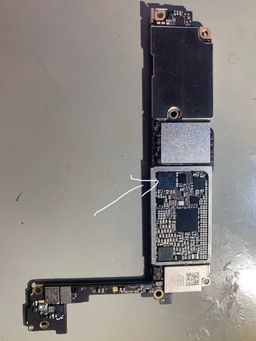

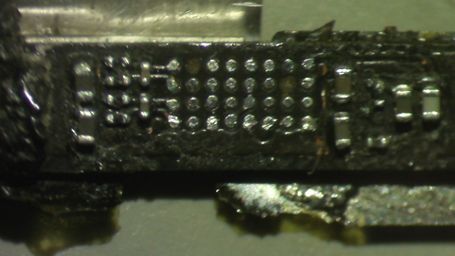

Das Iphone 7 hat beim telefonieren keinen Ton mehr übertragen, der Homebutton hat nicht mehr reagiert und Sprachmemos konnten nciht mehr aufgenommen werden. Das sind beim Iphone 7 typischer Anzeichen eines Audiofehlers. Zur behebung des Fehlers musste ich den Audiochip auslöten. Ein Lötpad war beschädigt. Durch einen Jumper habe ich eine neue Verbindung hergestellt. Danach habe ich den Audio-Chip neu mit Lötzinn (Reball) versehen und wieder eingelötet. Diese Schritte führten dazu, dass der Audiofehler erfolgreich behoben wurde.

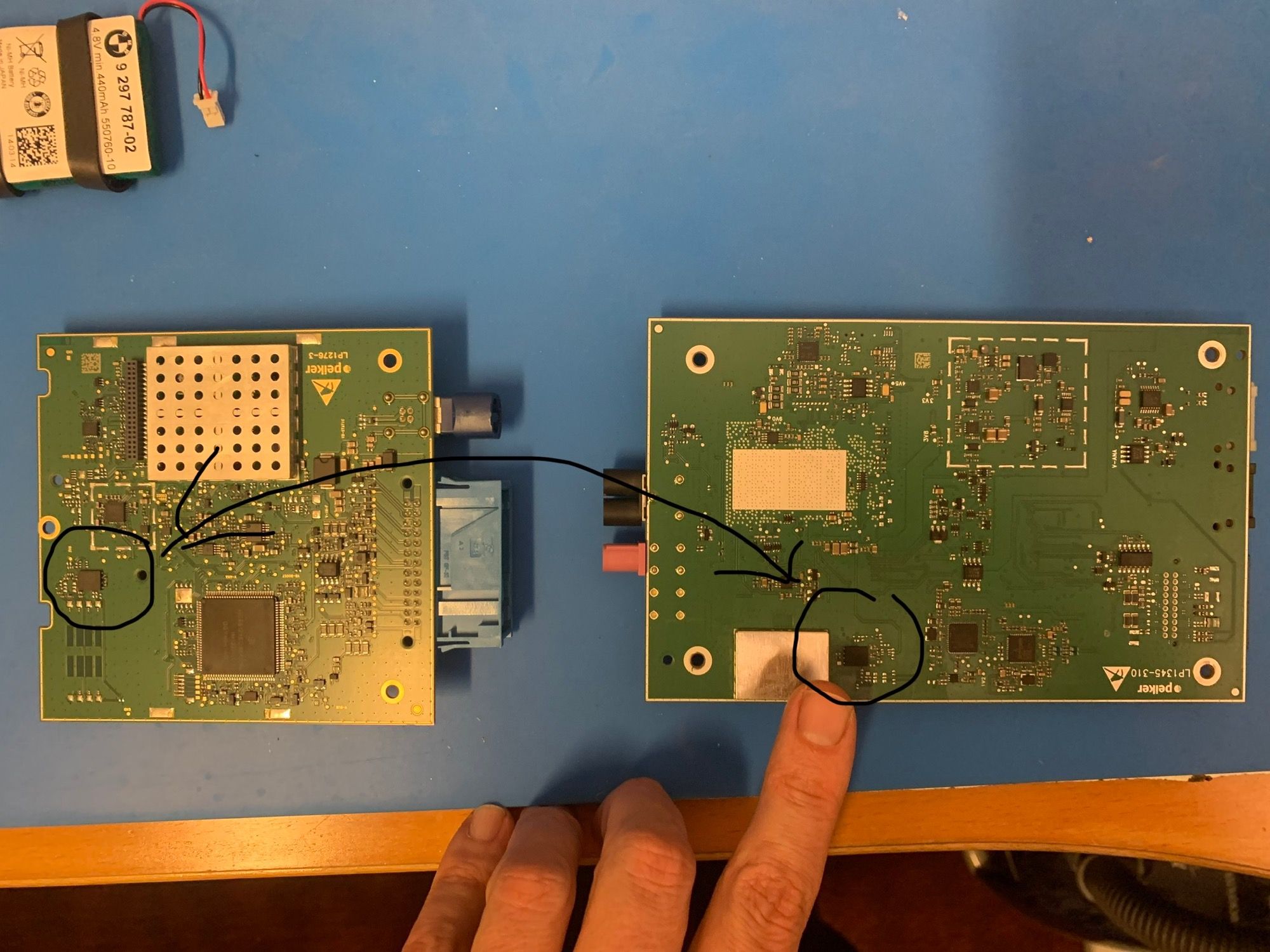

TCB auf ATM Modul eines BMW umrüsten.
Hier habe ich die E-Sim von 2 Platinen jeweils umgelöten. Siehe Bilder.

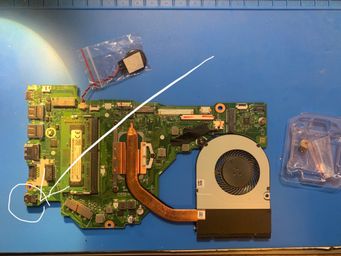

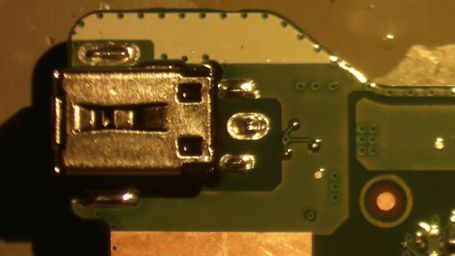

Notebook Acer A517
Hier musste beim Mainboard vom Acer Notebook A517 die Ladebuchse gewechselt werden.
Iphone 12 Akkuchip tauschen

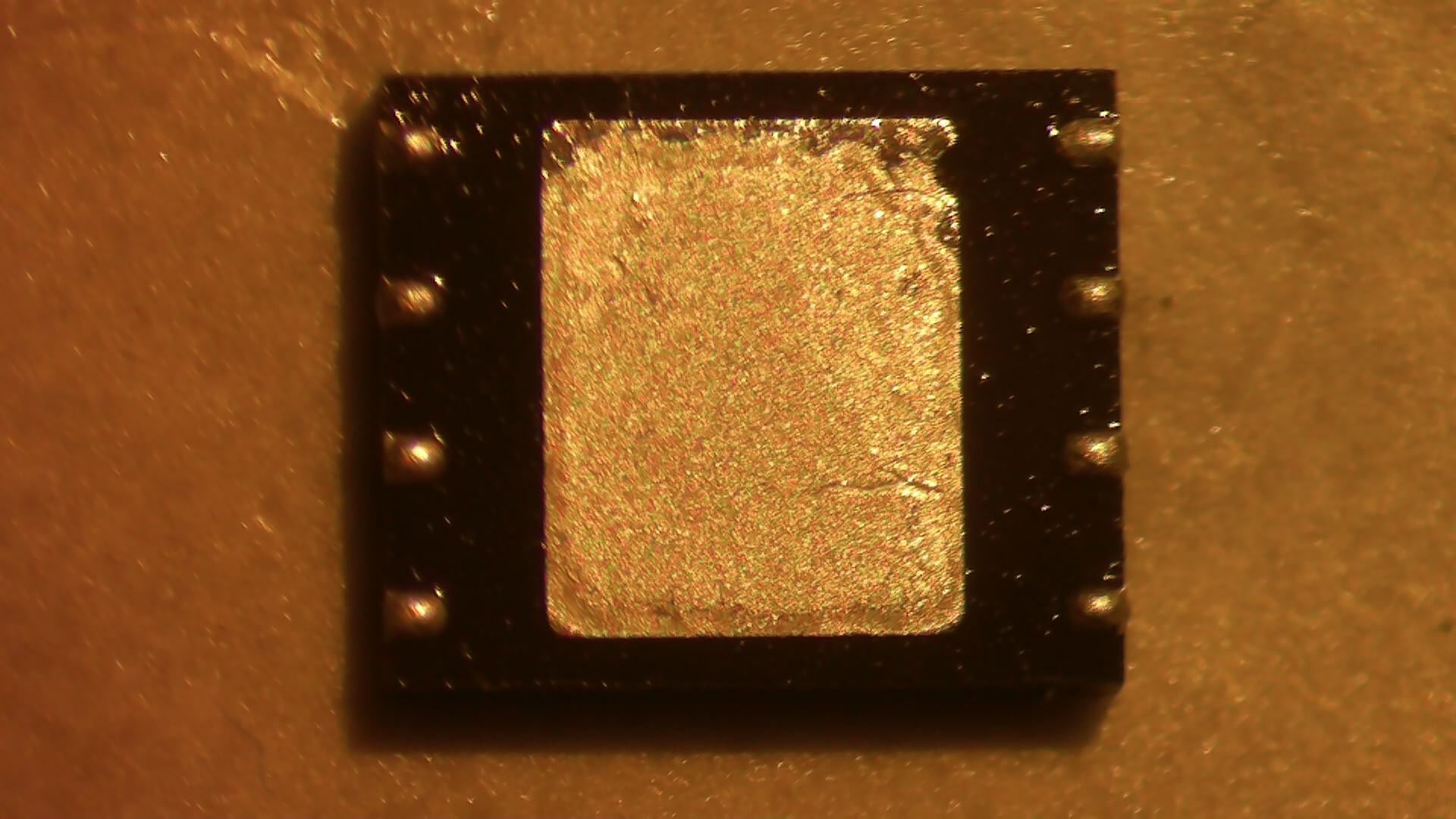

Der Akku ist mit einem Chip verbaut. Wird dieser beim Akkuwechsel nicht übernommen, kommt beim einschalten immer der Hinweis dass kein original Akku verbaut ist. Hinzu kommt dass der Akkuzustand nicht mehr angezeigt wird. Sonst gibt es keine Funktionseinschränkungen.
Der Kunde wünschte daher den Chip auf den neuen Akku umzulöten.

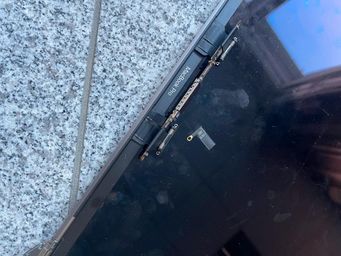

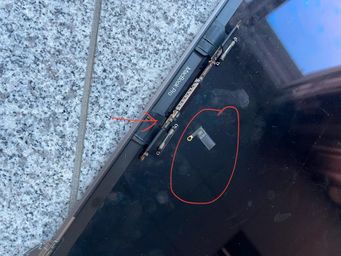

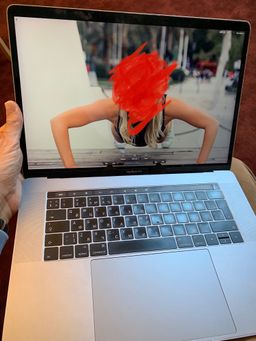

Apple Macbook Pro A1706

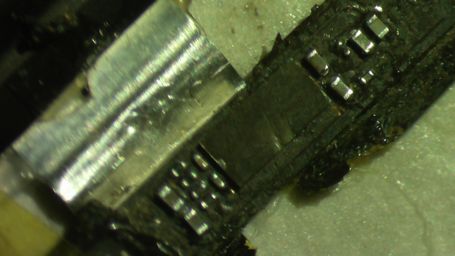

Kunde hat bei einer Selbstreparatur das Flexkabel des Displays abgerissen.
Ich habe das Flexkabel wieder zusammen gelötet. Leider habe ich keine Bilder der fertigen Arbeit gemacht. Die unten dargestellen Bilder habe ich bei der Anfrage zuschickt bekommen.

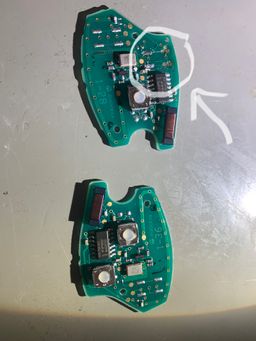

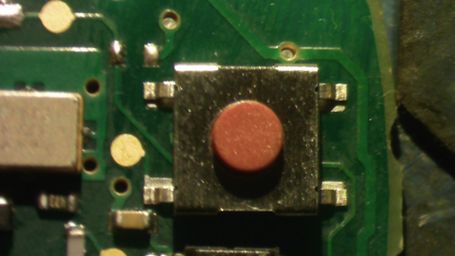

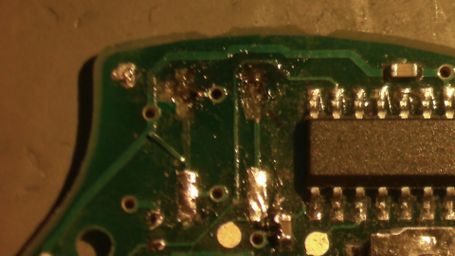

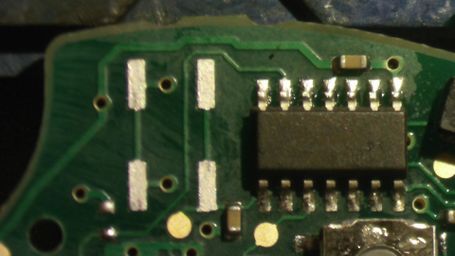

Autoschlüssel
Kunde hat versucht den Microschalter selbst auszulöten. Dabei hat er die Lötpads abgerissen.
Die durch die abgerissenen Lötpads entstanden Löcher habe ich versiegelt. Danach auf jeweils zwei Autoschlüssel einen neuen Microschalten aufgelötet.
Den Schalter nochmal mit UV-Kleber stabilisiert.

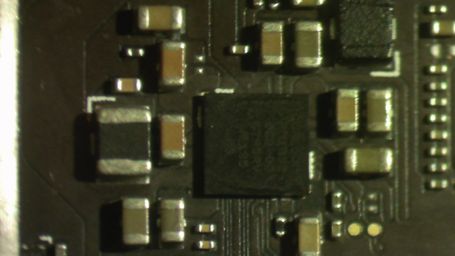

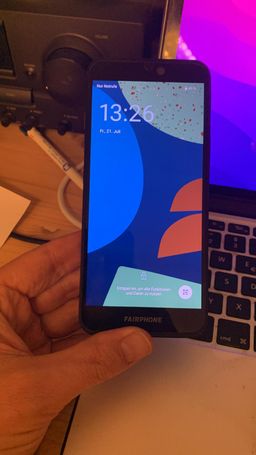

Fairphone 3 Datenrettung
Fehlerbild: Fairphone 3 geht einfach nicht mehr an.
Kundenbeschreibung:
…. ein Fairphone 3 mit sudden-death-Symptomen. Mit Akku bei 80% ist aus heiterem Himmel bei kühlem Handy das Bild eingefroren und der Ton bei einem Piepsen hängen geblieben. Nach ca. 10 s ist es ausgegangen und reagiert seit her auf gar nichts. Akku raus-rein, Aufladen, diverse Tastenkombination auch sehr lange führen zu keinerlei Reaktion (LED, Bild, ...).

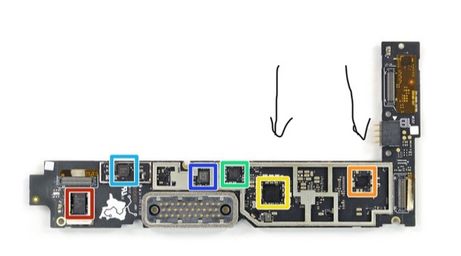

Lösung: 2 PMU Chips gewechselt. Fairphone läuft wieder. Daten gerettet.

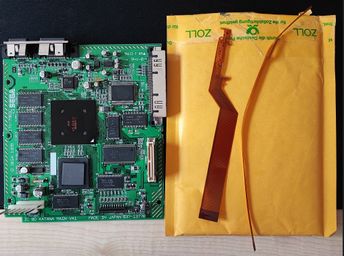

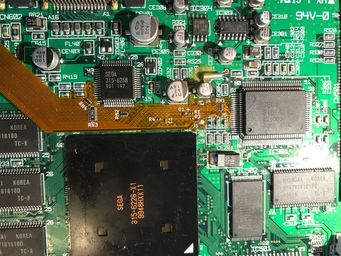

Sega Dreamcast HDMI Ausgang anlegen
Alte Spielekonsole, Sega Dreamcast, mit einem HDMI-Ausgang ausstatten.
Hierzu musste ich 2 Flexkabel auf der Platine anlöten. Siehe Bilder.

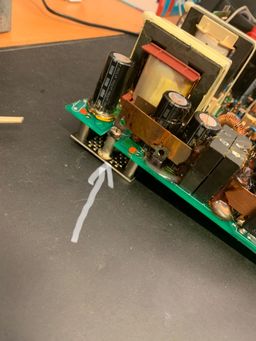

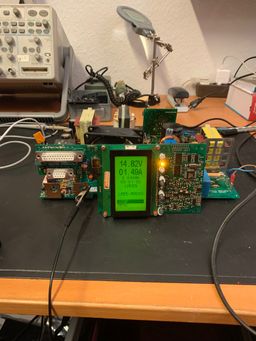

KFZ-Ladecomputer Deutronic DBL 800-14
Fehlerbild: Erkennt zwar die angeschlossene Autobatterie, Ladevorgang wird aber nicht gestartet.
Durch Messungen mit Oszilloskop habe ich einen Mikroriss an einer angelöteten Schraubverbindung entdeckt. Der Riß war mit bloßem Auge nicht sichtbar. Siehe Bild. Dadurch wurde der Strom nicht zum Laden weitergeleitet. Schraubverbindung neu auf die Platine gelötet. Gerät funktioniert wieder.

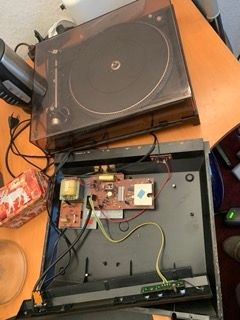

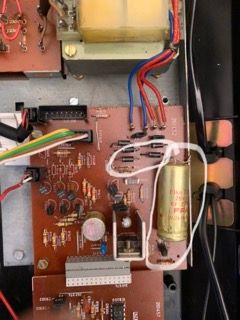

Dual Schallplattenspielen RC 160 RC
Fehlerbild: Hat angefangen zu qualmen und geht seither nicht mehr an.

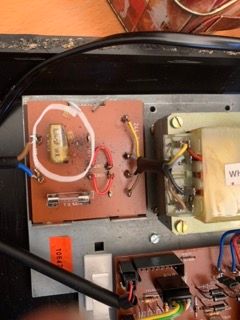

2 Dioden und 3 Kondensatoren mussten erneuert werden. Siehe Bilder.
Der Steuerpimpel musste auch gewechselt und neu justiert werden.
